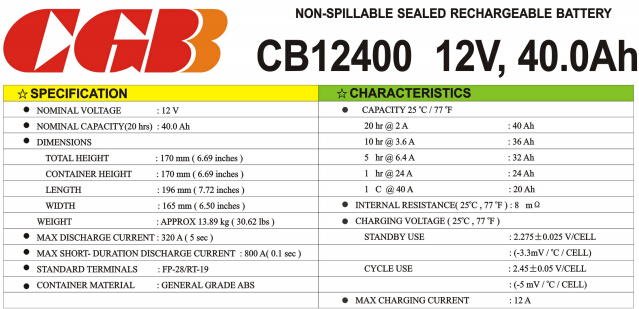

CGB武汉长光蓄电池CB12400 12V40AH价格

CGB武汉长光蓄电池CB12400 12V40AH价格

CGB武汉长光蓄电池CB12400 12V40AH价格

CGB武汉长光蓄电池CB12400 12V40AH价格

蓄电池工艺设计与热失控

电池的生产工艺非常复杂，即使进行严格控制，也不能完全避免生产过程中的金属杂质或毛刺。若电池内部出现杂质、毛刺或枝晶，经过放大和恶化导致电导率升高，温度上升，化学反应和放电发热所产生的热量不断累积，最终可能造成电池的热失控。

负极容量不足
当正极部位对面的负极部位容量不足，或是根本没有容量时，充电时所产生的部分或全部的锂就无法插入负极石墨的间层结构中，会析在负极的表面，形成突起状“枝晶”，而下一次充电时，这个突起部分更容易造成锂的析出，经过几十至上百次的循环充放电后，“枝晶”会长大，最后会刺穿隔膜纸，使内部产生短路。电芯急剧放电，产生大量的热，烧坏隔膜，而造成更大的短路现象，高温会使电解液分解成气体，负极碳和隔膜纸燃烧，造成内部压力过大，当电芯的外壳无法承受这个压力时，电芯就会爆炸。

水份含量过高
水份可以和电芯中的电解液反应，生产气体，充电时，可以和生成的锂反应，生成氧化锂，使电芯的容量损失，易使电芯过充而生成气体，水份的分解电压较低，充电时很容易分解生成气体，当这一系列生成的气体会使电芯的内部压力增大，当电芯的外壳无法承受时，电芯就会爆炸。

内部短路
由于内部产生短路现象，电芯大电流放电，产生大量的热，烧坏隔膜，而造成更大的短路现象，这样电芯就会产生高温，使电解液分解成气体，造成内部压力过大，当电芯的外壳无法承受这个压力时，电芯就会爆炸。激光焊时，热量经壳体传导到正极耳上，使正极耳温度高，如果上部胶纸没有隔开正极耳及隔膜，热的正极耳就会使隔膜纸烧坏或收缩，造成内部短路，而形成爆炸。

高温胶纸包住负极耳
在负极耳点焊时，热量传导到负极耳上，如果高温胶纸未贴好，负极耳上的热量就会烧坏隔膜，造成内部短路，形成爆炸。

贴底部胶未完全包住底部
客户在底部铝镍复合带处点焊时，会在底部壳壁产生大量的热，传导极芯的底部，如果高温胶纸未完全包住隔膜，会烧坏隔膜，造成内部短路，形成爆炸。

过充
电芯过充电时，正极的锂过度放出会使正极的结构发生变化，而放出的锂过多也容易无法插入负极中，也容易造成负极表面析锂，而且，当电压达到4.5V以上时，电解液会分解生产大量的气体。上面种种均可能造成爆炸。

外部短路
外部短路可能由于操作不当，或误使用所造成，由于外部短路，电池放电电流很大，会使电芯的发热，高温会使电芯内部的隔膜收缩或完全坏坏，造成内部短路，因而爆炸。

负极容量不足的工位
负极包不住正极，正负极分档配对错误，负极压片时压死，负极颗粒，负极露箔，负极凹点，负极划痕，负极暗痕，负极涂布不均，正极头尾部堆料，正极涂布不均，正极敷料量偏大，正负极搅拌不均，负极来料容量偏低，正极来料容量偏高，负极容量不足。

水份含量过多的工位
封口太慢而吸潮，陈化时吸潮，电解液水份含量过大，注液前烘烤未烘干或吸潮，组装烘烤时未烘干，涂布时正负极未烘干，正极打胶配料时吸潮，正极烘烤不充分，水份含量过高。

内部短路的工位
贴底部胶未完全包住底部，高温胶纸包住负极耳，上部胶位置不对，烘烤时温度太高烘坏隔膜，激光焊短路电芯未检出，组装微短路电芯下流，组装短路电芯未检出，压扁时压力太大，隔膜纸有砂眼，卷绕不齐，负极铆焊未拍平，有毛刺，正负极分小片毛刺，正负极分小片掉料，内部短路。

过充可能的工位
用户使用时充电器电压偏大，检测时个别点电压偏大，检测时电流设置过大，电芯容量不足，预充柜个别点电流过大，预充时电流设置过大，过充。

外部短路可能的工位
保护线路板失效，用户在使用时正负极短路，电芯在周转过程中打火，上电芯未对好，造成正负极接触，外部短路。
